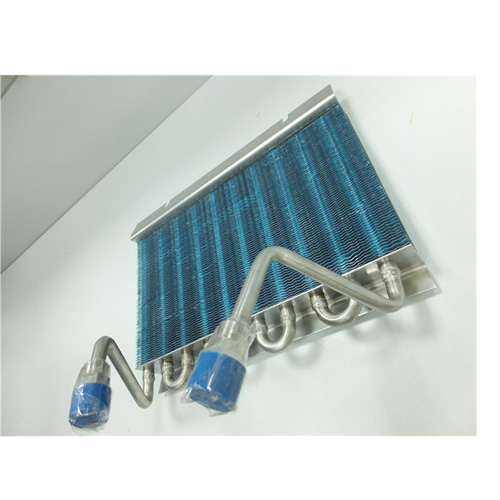

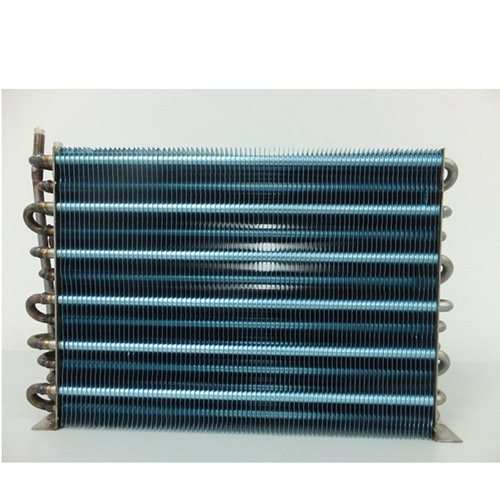

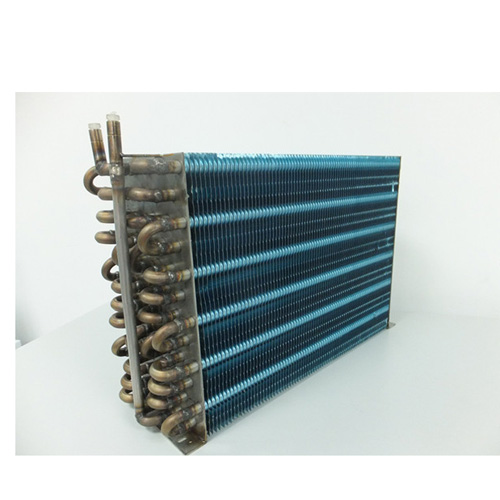

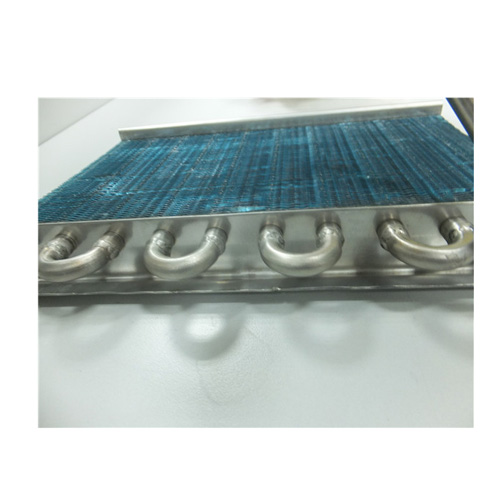

Intercambiador de calor de aletas azules de acero inoxidable utilizado para uso diario, alimentos, químicos & farmacias.

CONSTRUCCIÓN
Tubos
Tubo de acero inoxidable AISI-316 o 304, fabricante especializado para la construcción de serpentines con grosor desde 0,5mm a 1mm.
Aletas
Paletas corrugaras con collar de auto separación, cubriendo toda la superficie del tubo maximizando el cambio interno global y ajustando las aletas.
Espaciamiento (desde 1,8 mm to 12 mm). Esto se puede fabricar en aluminio, aluminio pre-revestido, cobre o acero inoxidable.
Todos estos materiales pueden ser revestidos por tratamiento de electroforesis para ambiente corrosivo.

Carcasa
Esto está construido desde acero galvanizado, aluminio o acero inoxidable. La estructura es totalmente fijada entre los marcos, lados superiores e inferiores, esto da una rigidez y revestimiento compacto.
Las perforaciones para los tubos de acomodación están con los collares de protección para evitar las fracturas.

Cabezales
Los cabezales son totalmente fabricados en acero inoxidable. Para la expansión directa de las bobinas, los distribuidores y capilares también son de acero inoxidable
Soldadura
TIG, sin ninguna adición de material; esto garantiza retrasar el circuito y la soldadura perfecta.

Prueba
La prueba de presión está hecha a todas las bobinas, con aire seco a 38kg/cm2 y sumergible en agua para verificar que no existe fuga.
Todos los evaporadores de bobina y condensadores son cambiados con presión y proporciona con una carcasa para verificar en la recepción.
Un sello de calidad certifica la prueba de retención de cada bobina y permite el dibujo perfecto para el número de referencia de los productos asignados y fabricación.

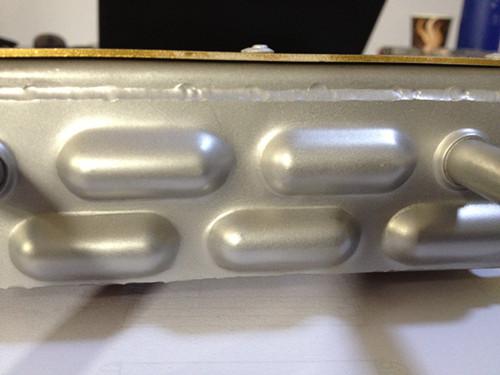

La superficie de la soldadura puede ser chorro de arena

Tipo de aleta

Diámetro externo del tubo de acero inoxidable(mm)

Distancia entre filas (mm)

Distancia entre agujeros (mm)

Espesor de aleta (mm)

Distancia entre aletas（mm）

Aleta plana

Aleta ondulada sinusoidal

Borde plano de aleta ondulada

Aleta de apertura de ventana

Aleta de sésamo

A

9.52

22

25.4

0.105~0.15

1.6~3.2

1.6~3.2

1.6~3.2

1.6~3.2

/

B

9.52

16.5

19.05

0.105~0.115

1.4~2.5

1.4~2.5

1.4~2.5

/

/

C

12.75

27.5

31.75

0.115~0.15

1.5~3.5

1.5~3.5

1.5~3.5

1.5~3.5

1.6~3.2

D

15.88

33

38.1

0.115~0.15

1.5~4.0

1.5~4.0

1.5~4.0

/

/
