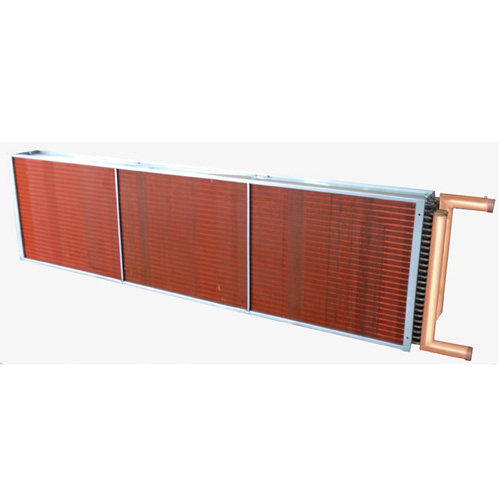

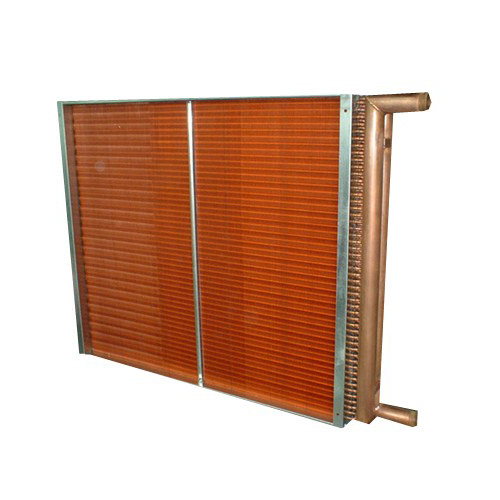

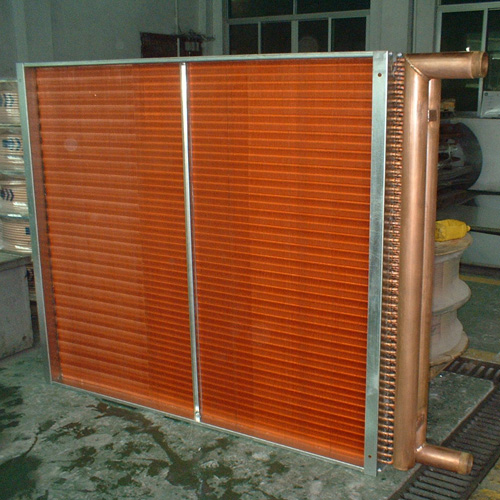

Radiador de caja de A/C
Radiador De Caja De A/C: Los radiadores de caja de A/C utilizan en ocasiones enfriamiento moderado bajo, como hospitales, habitaciones limpias, barcos, aire acondicionado químico, alimentos, industria de papel, tabaco y otras fábricas y laboratorios. Especificación: 1. Tubo O.D.: 15.88mm. 2. Materiales: aleta de cobre, tubo de cobre; 3. Este producto es soldado dependiendo en el material y aplicación. 4. Tamaño del esquema del intercambiador de calor: pue...
Contactar con empresa
- TEL:0086-21-35324169
- FAX:0086-21-35324166
- Email:sales@shenglintec.com
Los radiadores de caja de A/C utilizan en ocasiones enfriamiento moderado bajo, como hospitales, habitaciones limpias, barcos, aire acondicionado químico, alimentos, industria de papel, tabaco y otras fábricas y laboratorios.
Especificación:
1. Tubo O.D.: 15.88mm.
2. Materiales: aleta de cobre, tubo de cobre;
3. Este producto es soldado dependiendo en el material y aplicación.
4. Tamaño del esquema del intercambiador de calor: puede ser fabricado acorde con los requerimientos del cliente.
Características:
1. Material del tubo: cobre, aluminio, acero inoxidable, etc
2. Material de la aleta: cobre, aluminio hidrofílico, aluminio descubierto, acero inoxidable, etc.
3. Tipo Aleta: aleta louver, aleta plana o aleta corrugada
4. Tubo de cobre: diámetro 7mm o 8mm o 9.52mm, tubo ranurado o suave
5. El extremo de las aletas pueden ser ajustada entre 1.8—5.8mm.
6. El extremo de los agujeros y los extremos de las filas: 25*21.65MM y 12.7*19.05MM
7. Adecuado para refrigeración R134A, R22, R404A, R407C y así sucesivamente
8. Voltaje: 220V/1/50HZ y 380V/3/50HZ u otros tipos
9. Alternativas diferentes considerando los ventiladores disponibles: polo sombreado o motor del ventilador de salida del rotor.
10. Se hizo el examen de baja presión de aire de 3.0Mpa para asegurar la tensión.
11. Usado extensamente en la industria de refrigeración, habitación fría y otros sistemas de enfriamiento
12. Nosotros podemos suministrar productos personalizados por muestras y dibujos.
|
Ítem |
Tipo de radiador |
Medio |
Presión de trabajo ( MPa ) |
aplicación |
|
1 |
Φ16/Φ9.52/Φ12.7 Tubo de cobre y aletas de aluminio |
agua fría / agua caliente |
1.6 |
Para combinar caja de aire acondicionado , ventilador de bobina y otros equipos de aire acondicionado |
|
2 |
Φ18/Φ20 Tubo de acero y aletas de acero |
vapor |
0.2 |
Para combinar caja de aire acondicionado , ventilador de bobina y otros equipos de aire acondicionado |
|
3 |
Φ16/Φ9.52/Φ12.7 Tubo de cobre y aletas de aluminio |
agua de mar y el agua salada |
1.6 |
Para la transferencia de calor en la refrigeración de casa y diversos sistemas de baja temperatura |
|
4 |
Φ9.52/Φ7.94/Φ7 Tubo de cobre y aletas de aluminio |
Glicol |
1.6 |
Para la recuperación de energía y equipos de sistemas de baja temperatura |
|
5 |
Φ16 Tubo de cobre y aletas de aluminio |
Barro de hielo |
1.6 |
Para los sistemas de deshumidificación del aire seco y la minería industrial |
|
6 |
Φ9.52/Φ7.94/Φ7 Tubo de cobre y aletas de aluminio |
R22 |
1.9 |
Para el sistema de aire acondicionado industrial y comercial |
|
7 |
Φ9.52/Φ7.94/Φ7 Tubo de cobre y aletas de aluminio |
R407C |
1.9 |
Para el sistema de aire acondicionado industrial y comercial |
|
8 |
Φ9.52/Φ7.94/Φ7 Tubo de cobre y aletas de aluminio |
R134a |
3.1 |
Para los equipos de transporte tales como vehículos y barcos |
|
Tipo de aleta |
Diámetro externo de tubo de cobre (mm) |
Distancia entre filas (mm) |
Distancia entre agujeros(mm) |
Espesor de aleta (mm) |
Distancia entre aletas（mm） |
||||
|
Aleta plana |
Aleta ondulada sinusoidal |
Borde plano de aleta ondulada |
Aleta de apertura de ventana |
Aleta de sésamo |
|||||
|
A |
7 |
12.7 |
21 |
0.105 |
/ |
/ |
1.3 |
1.3 |
/ |
|
B |
7 |
13.2 |
17.6 |
0.105 |
/ |
/ |
1.3 |
1.3 |
/ |
|
C |
7 |
12.7 |
20.4 |
0.105 |
/ |
/ |
1.3~1.8 |
1.3~1.8 |
/ |
|
D |
7 |
12.7 |
19.05 |
0.105 |
/ |
/ |
1.3~1.8 |
1.3~1.8 |
/ |
|
E |
7.94 |
15.88 |
25.4 |
0.105 |
1.8~3.0 |
1.8~3.0 |
1.8~3.0 |
1.8~3.0 |
/ |
|
E |
7.94 |
19.05 |
22 |
0.105~0.13 |
1.4~3.0 |
1.4~3.0 |
1.4~3.0 |
1.4~3.0 |
/ |
|
F |
9.52 |
22 |
25.4 |
0.105~0.15 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
/ |
|
G |
9.52 |
22 |
25.4 |
0.18~0.4 |
3.5~6.35 |
/ |
/ |
/ |
/ |
|
H |
9.52 |
21.65 |
25 |
0.105~0.18 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
/ |
|
I |
9.52 |
21.65 |
25 |
0.15~0.24 |
3.2~6.35 |
3.2~6.35 |
3.2~6.35 |
/ |
/ |
|
J |
12.75 |
27.5 |
31.75 |
0.115~0.15 |
1.5~3.5 |
1.5~3.5 |
1.5~3.5 |
1.5~3.5 |
1.6~3.2 |
|
K |
15.88 |
33 |
38.1 |
0.115~0.15 |
1.5~4.0 |
1.5~4.0 |
1.5~4.0 |
/ |
/ |
|
L |
15.88 |
34.64 |
40 |
0.115~0.15 |
/ |
2.6~3.5 |
2.6~3.5 |
/ |
/ |
