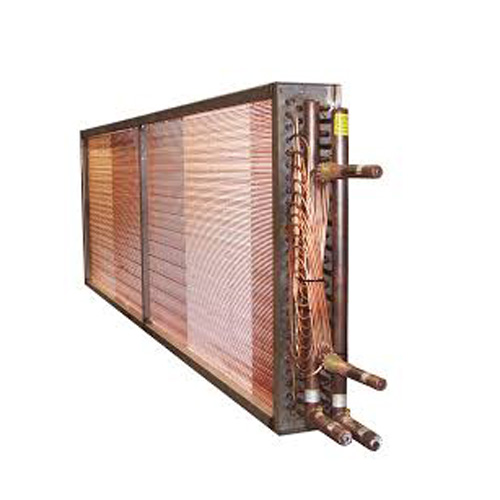

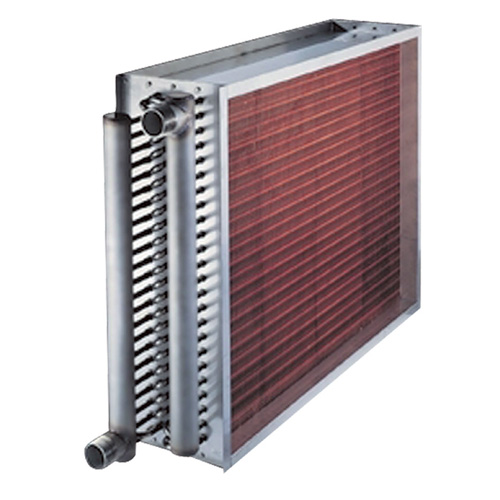

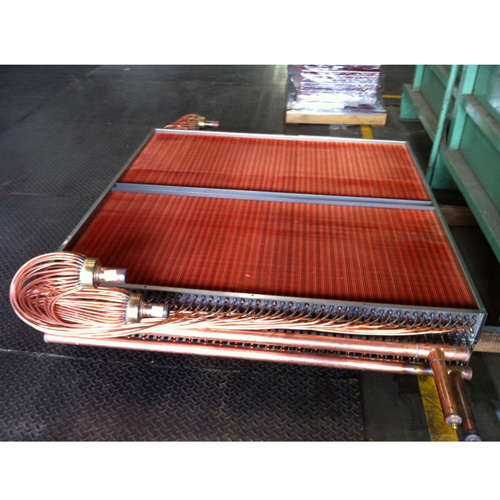

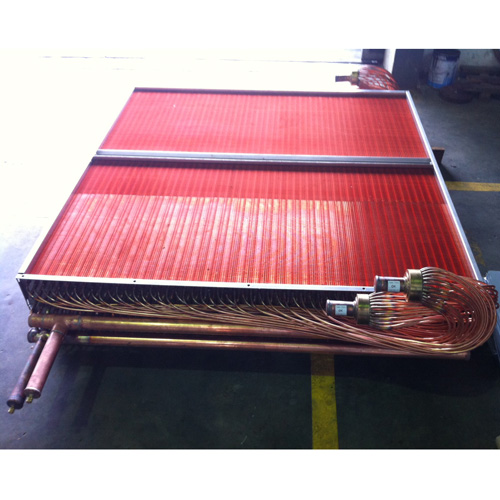

Serpentín de calentamiento/Serpentín de enfriamiento
Serpentín de calentamiento/Serpentín de enfriamiento Sí usted necesita cambiar el serpentín HVAC, optimización de serpentines existentes o serpentines personalizados — usted puede depender de Shenglin para diseño de serpentines rápidos y fiables, y mantenimiento. Aplicaciones: Completamente lavables con paneles laterales renovables Ideal para altas temperaturas (sobre 35C ), habitaciones de procesamiento de alimentos donde la limpieza es cr&...
Contactar con empresa
- TEL:0086-21-35324169
- FAX:0086-21-35324166
- Email:sales@shenglintec.com
Sí usted necesita cambiar el serpentín HVAC, optimización de serpentines existentes o serpentines personalizados — usted puede depender de Shenglin para diseño de serpentines rápidos y fiables, y mantenimiento.
Aplicaciones:
Completamente lavables con paneles laterales renovables
Ideal para altas temperaturas (sobre 35C ), habitaciones de procesamiento de alimentos donde la limpieza es crítica.
Capacidad mediana a larga para altas temperaturas
No es adecuado para habitaciones con temperaturas inferiores a 35C.
Características:
1. Ventiladores de condensación con alternativas diferentes están disponibles: polo sombreado o motor del ventilador de salida del rotor.
2. Material de la aleta: Aluminio hidrófilo, aluminio descubierto, acero inoxidable, etc.
3. Tipo de aleta: aleta louver o aleta plana o aleta corrugada.
4. Tubería de cobre: diámetro 7mm o 8mm o 9.52mm, tubo ranurado y suave.
5. El extremo de las aletas pueden ser ajustadas entre 1.8—5.8mm.
|
Ítem |
Tipo de serpentín |
Medio |
Presión de trabajo ( MPa ) |
aplicación |
|
1 |
Φ16/Φ9.52/Φ12.7 Tubo de cobre y aletas de aluminio |
agua fría / agua caliente |
1.6 |
Para combinar caja de aire acondicionado , ventilador de bobina y otros equipos de aire acondicionado |
|
2 |
Φ18/Φ20 Tubo de acero y aletas de acero |
vapor |
0.2 |
Para combinar caja de aire acondicionado , ventilador de bobina y otros equipos de aire acondicionado |
|
3 |
Φ16/Φ9.52/Φ12.7 Tubo de cobre y aletas de aluminio |
agua de mar y el agua salada |
1.6 |
Para la transferencia de calor en la refrigeración de casa y diversos sistemas de baja temperatura |
|
4 |
Φ9.52/Φ7.94/Φ7 Tubo de cobre y aletas de aluminio |
Glicol |
1.6 |
Para la recuperación de energía y equipos de sistemas de baja temperatura |
|
5 |
Φ16 Tubo de cobre y aletas de aluminio |
Barro de hielo |
1.6 |
Para los sistemas de deshumidificación del aire seco y la minería industrial |
|
6 |
Φ9.52/Φ7.94/Φ7 Tubo de cobre y aletas de aluminio |
R22 |
1.9 |
Para el sistema de aire acondicionado industrial y comercial |
|
7 |
Φ9.52/Φ7.94/Φ7 Tubo de cobre y aletas de aluminio |
R407C |
1.9 |
Para el sistema de aire acondicionado industrial y comercial |
|
8 |
Φ9.52/Φ7.94/Φ7 Tubo de cobre y aletas de aluminio |
R134a |
3.1 |
Para los equipos de transporte tales como vehículos y barcos |
|
Tipo de aleta |
Diámetro externo de tubo de cobre (mm) |
Distancia entre filas (mm) |
Distancia entre agujeros(mm) |
Espesor de aleta (mm) |
Distancia entre aletas（mm） |
||||
|
Aleta plana |
Aleta ondulada sinusoidal |
Borde plano de aleta ondulada |
Aleta de apertura de ventana |
Aleta de sésamo |
|||||
|
A |
7 |
12.7 |
21 |
0.105 |
/ |
/ |
1.3 |
1.3 |
/ |
|
B |
7 |
13.2 |
17.6 |
0.105 |
/ |
/ |
1.3 |
1.3 |
/ |
|
C |
7 |
12.7 |
20.4 |
0.105 |
/ |
/ |
1.3~1.8 |
1.3~1.8 |
/ |
|
D |
7 |
12.7 |
19.05 |
0.105 |
/ |
/ |
1.3~1.8 |
1.3~1.8 |
/ |
|
E |
7.94 |
15.88 |
25.4 |
0.105 |
1.8~3.0 |
1.8~3.0 |
1.8~3.0 |
1.8~3.0 |
/ |
|
E |
7.94 |
19.05 |
22 |
0.105~0.13 |
1.4~3.0 |
1.4~3.0 |
1.4~3.0 |
1.4~3.0 |
/ |
|
F |
9.52 |
22 |
25.4 |
0.105~0.15 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
/ |
|
G |
9.52 |
22 |
25.4 |
0.18~0.4 |
3.5~6.35 |
/ |
/ |
/ |
/ |
|
H |
9.52 |
21.65 |
25 |
0.105~0.18 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
1.6~3.2 |
/ |
|
I |
9.52 |
21.65 |
25 |
0.15~0.24 |
3.2~6.35 |
3.2~6.35 |
3.2~6.35 |
/ |
/ |
|
J |
12.75 |
27.5 |
31.75 |
0.115~0.15 |
1.5~3.5 |
1.5~3.5 |
1.5~3.5 |
1.5~3.5 |
1.6~3.2 |
|
K |
15.88 |
33 |
38.1 |
0.115~0.15 |
1.5~4.0 |
1.5~4.0 |
1.5~4.0 |
/ |
/ |
|
L |
15.88 |
34.64 |
40 |
0.115~0.15 |
/ |
2.6~3.5 |
2.6~3.5 |
/ |
/ |
