Unidad de Paquete

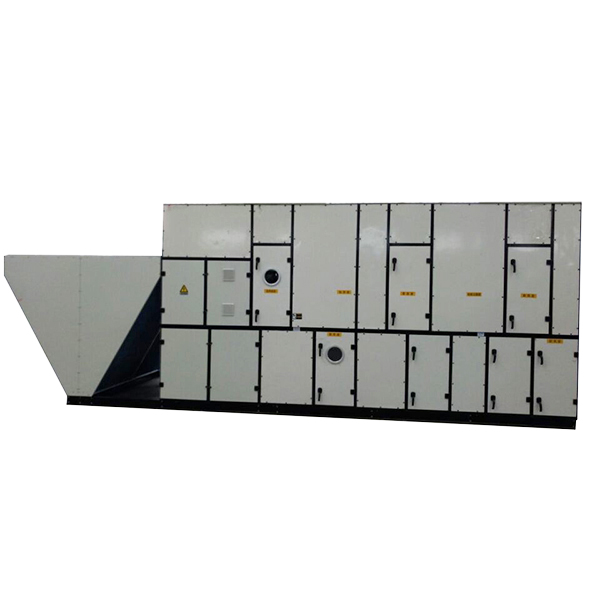

Unidad de Paquete (34 ~ 85 toneladas)

Estamos aquí para ayudarle Una manera fácil de obtener las respuestas que necesita.
Contactar con empresa

TEL:0086-21-35324169
FAX:0086-21-35324166
Email:sales@shenglintec.com
WhatsApp:0086 13916147965
Mob:0086 13916147965

Características
Datos Técnicos
Aplicación
Proceso de dar un título
Lista de
Referencia

Caracteristicas：

Capacidad: 120~300kw, 34~85Tons, 400000~100000 BTUs.

Eficiencia: 2.7~3.3 cop.

Garantía: Compressor- 3 years limited. other parts-1 year limited.

Estructura

Los paneles y el marco están hechos de acero galvanizado protegido con pintura en polvo de poliéster para garantizar una resistencia total a los agentes atmosféricos.

Las bobinas de expansión directa con el conducto de desagüe de condensación

Compresor hermético

Compresor scroll de alta eficiencia para toda la gama, con recorte de sobrecarga térmica incorporado y calentador del cárter, montado en amortiguadores de vibraciones de goma.

Aislamiento acústico del tipo ondulación para la sección del compresor, y aislamiento térmico para la sección de la bobina y el ventilador, bajo nivel de ruido

Ventilador centrífugo

Ventiladores centrífugos de curva delantera para la sección de tratamiento de aire y ventiladores axiales para la sección de condensación. Descarga de aire frontal y lateral inferior de la unidad de tratamiento. Alta presión externa, distancia de suministro de aire larga

Panel electrico

El panel eléctrico está compuesto por interruptores y contactores para compresores y motores de ventiladores, relé de secuencia de fases y otros dispositivos de protección necesarios para los componentes principales.

Controlador de línea de operación fácil

Enfriamiento / Calefacción / Automático. Indicación de error Tiempo encendido / apagado.

Optional

Economizador con amortiguadores de etorno de aire y campana de aire fresco.

Función de enfriamiento libre para baja temperatura ambiental.

Dispositivo de control de ambiente bajo para el funcionamiento de unidades exteriores a temperatura ambiente desde menos de 20 ° C hasta -10 ° C

down to -10°C

Dispositivos BMS.

T3 (clima tropical).

Protector de la bobina del condensador.

Roof curb.

Filtro de metal / aluminio.

Interruptor de presión de aire para ventilador interior.

Opción de ventilador de condensador estático alto con sección sellada + drenaje.condensador.

Bobina de calentamiento de agua opcional.

Malla de metal o plástico en la bobina del condensador.

Configuraciones de suministro / retorno de aire opcionales.

Accionador del motor del ventilador del evaporador mejorados.

Filtro G4, placa y filtro de bolsa.

Modelo				WRF120ZA	WRF140ZA	WRF150ZA	WRF180ZA	WRF210ZA	WRF300ZA
Modelo				WF120ZA	WF140ZA	WF150ZA	WF180ZA	WF210ZA	WF300ZA
Capacidad de enfriamiento		kW/Ton/BTU		120/34/400000	140/40/480000	149/42.5/500000	180/51/620000	210/60/720000	298/85/1000000
Capacidad de calentamiento		kW/Ton/BTU		128.3/36/430000	150/42/510000	159.2/45/540000	192.5/55/660000	226/64/770000	318/90/1100000
Regulación de energía		%		0, 25, 50, 75, 100		0, 50, 100	0, 16.6, 33.3, 50, 66.4, 83, 100		0, 25, 50, 75,100
Potencia				380V / 3Ph / 50HZA
Capacidad de entrada de enfriamiento		kW		45.1	55.7	55.1	69.9	83	106.7
Capacidad de entrada de calefacción		kW		41.7	51.8	51.5	64.8	77	100
Corriente de arranque		A		218	252	323	232	301	415
Corriente de funcionamiento de enfriamiento		A		82.4	101.4	100.2	130.9	151	192.3
Corriente de funcionamiento de calefacción		A		77.4	95.7	95.1	123.5	142.3	184.3
Método de estrangulamiento				Válvula de expansión térmica
Sistema de enfriamiento				4	4	2	6	6	4
Refrigerante				R410A
Compresor	Tipo de compresor			Compresor de espiral hermético 380V / 3Ph / 50HZA
Compresor	Cantidad			4	4	2	6	6	4
Lado de condensación
Condensador	Tipo			Tubo de cobre y aleta de aluminio
Ventilador	Cantidad			2	2	2	4	4	4
	Tipo de manejo			Manejo directo
	Potencia de motor		kW	2X1.5	2x2.2	2x2.2	4X1.1	4X1.5	4x2.2
	Volumen de aire		m3 /h	42000	54000	54000	66000	84000	108000
Lado de evaporación
Evaporador	Tipo			Tubo de cobre y aleta de aluminio
	Cantidad			1	1	1	1	1	1
	Potencia de motor		kW	7.5	11	11	15	15	18.5
	Volumen de aire		m3 /h	21000	25000	26000	32000	38000	54000
	Tipo de manejo			Polea
Presión estática (Pa)				400	400		500	500	500
Filtro				Filtro de aluminio G3
Ruido dB (A)				75	79	79	80	80	82
Volumen de llenado de refrigerante (kg)				4x7.5	4x8.5	2x17	6x7.5	6x8.5	4x14
Dimension externa	L		mm	3626	3626	3626	4690	4690	5660
	W		mm	2200	2200	2200	2330	2330	2330
	H		mm	2047	2047	2047	2055	2427	2055
Peso			kg	1710	1820	1850	2180	2430	2860

Nota: 1. La capacidad de enfriamiento nominal está bajo el volumen de aire nominal, la temperatura interior de DB / WB es de 27 ℃ / 19 ℃ y la exterior, 35 ℃ / 24 ℃;

2. La capacidad de calentamiento nominal está bajo el volumen de aire nominal, la temperatura interior de DB / WB es de 20 ℃ / 15 ℃ y la exterior, 7 ℃ / 6 ℃;

Fábrica, hospital, marina, edificio de oficinas, centro comercial ...
