Condensador Enfriado Por Aire

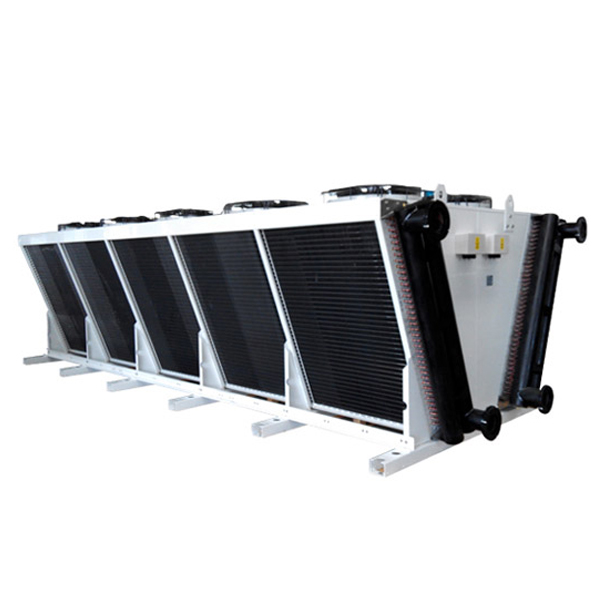

Condensador enfriado por aire SHSL-C2 Serie

Estamos aquí para ayudarle Una manera fácil de obtener las respuestas que necesita.
Contactar con empresa

TEL:0086-21-35324169
FAX:0086-21-35324166
Email:sales@shenglintec.com
WhatsApp:0086 13916147965
Mob:0086 13916147965

Características
Datos Técnicos
Aplicación
Proceso de dar un título
Lista de
Referencia

Direcci de descarga de aire
Rangos de rendimiento	Capacidad de enfriamiento: de 268 a 1478 kw Volumen de aire: de 74478 a 366798 m3/h Nivel de presión acústica: de 64 a 73 dB A (10m) Condensadores enfriados por aire: personalizados según demanda
Intercambiador de calor de alta eficiencia	Diseño de capacidad para maximizar la transferencia de calor en relación con el consumo de energía del ventilador. Diseño de tubo y acoplamiento de tubos para baja caída de presión en la bobina en los lados de los medios (máxima 100 KPa en condiciones de diseño de agua). Nuestro software de diseño termodinámico y aerodinámico ha sido probado durante muchos años y comprobado en Alemania.
Ventilador	Se eligen solamente ventiladores específicos de bajo consumo de energía. Diseño de toberas de ventilador para un flujo y tiro de aire máximo. Nuestros ventiladores provenientes del fabricante líder del mundo han sido probados prácticamente ser confiables en su funcionamiento y duración larga. Motor: clase de protección IP 54 y clase de aislamiento F. Voltaje: 400V/3N/50Hz Separador de aire para cada uno de los ventiladores.
Prueba	Los intercambiadores de calor se suministran limpios y se han probado a una presión de 30 bares.
Opciones	Refrigerante de diseño de bobina: R414A, R407C. Múltiples circuitos. Circuitos de sub-enfriamiento. Carcasa de acero inoxidable o aluminio. Aletas revestidas de aluminio o cobre y aletas de epóxido anticorrosivas. Motor a prueba de explosiones. Espaciado de aletas personalizado.

[Condición: temperatura de entrada de aire: 25℃; temperatura de condensación: 40℃; temperatura de entrada de refrigerante: 65℃; sub-enfriamiento de líquido: 3K; humedad relativa: 40%; presión atmosférica: 1 bar (nivel del mar)]

Parámetro técnico
Parámetro de condensadores enfriados por aire de la serie SHSL-SHSL-C2 (espacio de aleta 2.1mm)

Tipo				SHSL-C2-268-4X630	SHSL-C2-302-4X630	SHSL-C2-326-4X630	SHSL-C2-396-6X630	SHSL-C2-446-6X630	SHSL-C2-482-6X630	SHSL-C2-534-8X630	SHSL-C2-601-8X630	SHSL-C2-649-8X630	SHSL-C2-681-10X630
Capacidad	R404A	△	KW	268.2	302.0	325.9	395.5	446.2	482.4	533.7	601.3	649.4	680.6
	R404A	Y		230.2	254.5	270.79	340.20	376.90	407.79	458.50	507.04	539.90	579.70
	R22	△		263.1	294.3	315.5	389.2	435.9	468.1	506.9	570.9	616.0	636.9
	R22	Y		224.50	246.30	260.20	332.60	365.50	386.90	436.58	482.00	512.00	543.00
Flujo de aire		△	M3/h	74478	72577	70496	111721	108870	105750	148958	145155	140993	186200
		Y	M3/h	57259	55491	53861	85892	83240	80795	114520	110983	107723	143145
		△	W	11.0	11.0	11.0	16.5	16.5	16.5	22.0	22.0	22.0	27.5
		Y	W	7.0	7.0	7.0	10.5	10.5	10.5	14.0	14.0	14.0	17.5
		△	A	20.4	20.4	20.4	30.6	30.6	30.6	40.8	40.8	40.8	51.0
		Y	A	12.0	12.0	12.0	18.0	18.0	18.0	24.0	24.0	24.0	30.0
Nivel de presión acústica		△	dB(A)	64			66			67			68
Nivel de presión acústica		Y	10m	57			59			60			61
Dimensión		L	mm	2186			3186			4186			5186
		H	mm	1874	1874	1874	1874	1874	1874	1874	1874	1874	1874
		D	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100
		D1	mm	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
		L1	mm	963	963	963	963	963	963	963	963	963	963
		L2	mm	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
		L3	mm	1963	1963	1963	2963	2963	2963	3963	3963	3963	4963
Entrada φ			mm	2X41.28	2X41.28	2X41.28	2X53.98	2X53.98	2X53.98	2X53.98	2X66.67	2X66.67	2X66.67
Entrada φ			mm	2X28.58	2X28.58	2X28.58	2X34.93	2X34.93	2X34.93	2X34.93	2X41.28	2X41.28	2X41.28
Peso del producto (vacío)			kg	762	805	847	1125	1188	1252	1489	1576	1660	1852

Tipo				SHSL-C2-775-10X630	SHSL-C2-829-12X630	SHSL-C2-928-12X630	SHSL-C2-973-14X630	SHSL-C2-1083-14X630	SHSL-C2-1149-16X630	SHSL-C2-1233-16X630	SHSL-C2-1299-18X630	SHSL-C2-1375-18X630	SHSL-C2-1427-20X630
Capacidad	R404A	△	KW	775.0	829.1	928.0	974.4	1082.7	1149.4	1233.2	1298.6	1374.5	1427.2
	R404A	Y		648.50	706.10	779.30	830.80	908.80	971.50	1038.50	1098.63	1076.60	1209.00
	R22	△		723.0	775.1	860.9	909.5	1007.2	1076.2	1144.2	1214.4	1271.2	1337.9
	R22	Y		606.90	660.50	724.00	776.20	845.93	909.70	964.90	1027.90	998.00	1133.50
Flujo de aire		△	M3/h	177751	223424	213303	260657	248450	293756	283947	330471	31452	366798
Flujo de aire		Y	M3/h	135639	171767	162766	200391	189475	224681	216543	252761	243616	280378
Ventilador			No X φ	2x5x630	2x6x630	2x6x630	2x7x630	2x7x630	2x8x630	2x8x630	2x9x630	2x9x630	2x10x630
Motor del ventilador 3 phase/400V/50Hz		△	W	27.5	33.0	33.0	38.5	38.5	44.0	44.0	49.5	49.5	55.0
		Y	W	17.5	21.0	21.0	24.5	24.5	28.0	28.0	31.5	31.5	35.0
		△	A	51.0	61.2	61.2	71.4	71.4	81.6	81.6	91.8	91.8	102.0
		Y	A	30.0	36.0	36.0	42.0	42.0	48.0	48.0	54.0	54.0	60.0
Nivel de presión acústica		△	dB(A)	68	69	69	70	70	71	71	72	72	73
Nivel de presión acústica		Y	10m	61	62	62	63	63	64	64	65	65	66
Dimensión		L	mm	5186	6186	6186	7186	7186	8186	8186	9186	9186	10186
		H	mm	1874	1874	1874	1874	1874	1874	1874	1874	1874	1874
		D	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100
		D1	mm	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
		L1	mm	963	963	963	963	963	963	963	963	963	963
		L2	mm	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
		L3	mm	4963	5963	5963	6963	6963	7963	7963	8963	8963	9963
Entrada φ			mm	2x66.67	2x66.67	2x66.67	2x66.67	2x66.67	2x76.2	2x76.2	2x76.2	2x76.2	2x76.2
Entrada φ			mm	2x41.28	2x41.28	2x41.28	2x41.28	2x41.28	2x53.98	2x53.98	2x53.98	2x53.98	2x53.98
Peso del producto (vacío)			kg	2180	2211	2605	2574	3247	3225	3709	3624	4187	4264

Campo industrial: ingeniería de procesos, planta de calor/energía, generación de energía, industria química, enfriador de aire acondicionado, transformador de calor, fundición, etc. Es adecuado para todos los equipos que necesitan disipación de calor y que se instalan al aire libre.

País: Argelia Aplicación: agua de refrigeración de la máquina de moldeo por inyección Capacidad de enfriamiento: 694kW Medio de refrigeración: agua Potencia de suministro: 400 V / 3 P / 50 Hz Marca de ventilador: Ziehl-Abegg	País: Armenia Aplicación: para tapas de plástico de fábrica de bebidas Capacidad de enfriamiento: 70kW Medio de enfriamiento: 34% etilenglicol Potencia de suministro: 380V / 3P / 50Hz Marca de ventilador: marca china	País: Mongolia Aplicación: partido con aire acondicionado de precisión Capacidad de enfriamiento: 17.6kW Medio de enfriamiento: 34% etilenglicol Potencia de suministro: 400 V / 3 P / 50 Hz Marca de ventilador: Ziehl-Abegg	País: Singapur Aplicación: combinar con el congelador de frutas y verduras Capacidad de enfriamiento: 14.6kw, 17kw y 29.37kw Medio de refrigeración: 20% etilenglicol Potencia de suministro: 230V / 1P / 50Hz Marca de ventilador: Ziehl-Abegg

País: Rusia Aplicación: para equipo Capacidad de enfriamiento: 180kW Medio de refrigeración: agua Potencia de suministro: 380V / 3P / 50Hz Marca de ventilador: marca china	País: Rusia Aplicación: patio de mineral Capacidad de enfriamiento: 493kW Medio de refrigeración: 20% etilenglicol Potencia de suministro: 400 V / 3 P / 50 Hz Marca de ventilador: Ziehl-Abegg	País: Hong Kong Aplicación: planta de energía Capacidad de enfriamiento: 363kW Medio de refrigeración: agua Potencia de suministro: 415V / 3P / 50Hz Marca de ventilador: marca china	País: China Aplicación: planta Capacidad de enfriamiento: 52kW Medio de refrigeración: 30% etilenglicol Potencia de suministro: 380V / 3P / 50Hz Marca de ventilador: marca china
