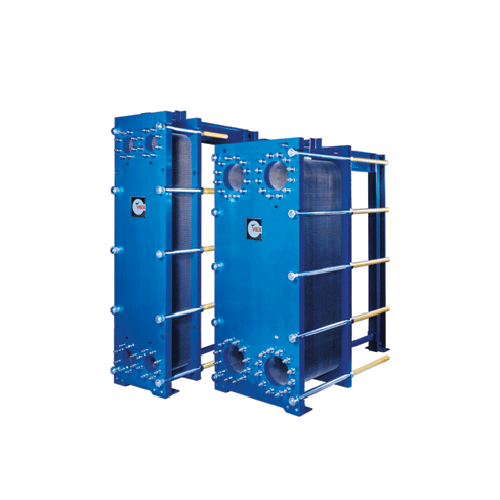

Diseño del intercambiador de la placa de calor

Molde	Tamaño de la Pinza	Anchura Máxima	Altura Máxima	Longitud Máxima	Tamaño de Interfaz	Números máx. de fichas	Flujo máx.
BB30H	N(2.4+X)	180	490	680	32	90	13
BB60B	N(2.0+X)	320	930	1200	60	250	36
BB60H	N(3.0+X)	320	930	1200	60	203	36
BB65T	N(4.0+X)	410	700	1400	65	130	72
BB100B	N(3.95+X)	470	1069	1600	100	278	140
BB100H	N(3.95+X)	470	1069	1600	100	180	140
BB150B	N(2.5+X)	610	1815	3000	150	600	360
BB150T	N(3.95+X)	610	1815	3000	150	450	360
BB200T	N(2.5+X)	800	1435	2700	295	285	520
BB200H	N(4.0+X)	780	2150	3000	200	420	600
BB250B	N(2.5+X)	920	2900	3300	250	500	900
BB300B	N(3.5+X)	1100	2415	3360	300	300	997

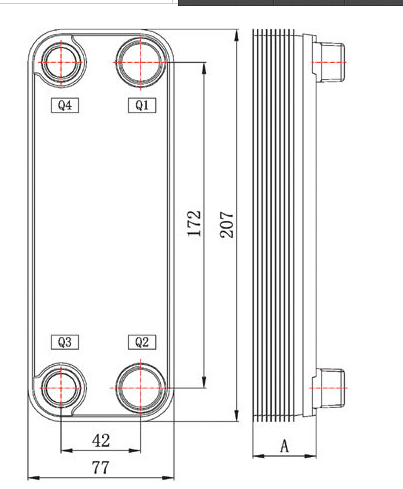

Modelo	Número de placas	A(mm)	Peso(Kg)	Capacidad de corredor de fluido (L) Lado Q1Q2 / Lado Q3Q4	Área de intercambio de calor (m2)
B3-014	n	7+2.3n	0.4+0.05n	0.02×n/2 0.02×(n-2)/2	(n-2)×0.014

Parámetros técnicos
Presión diseñada	3.0MPa
	4.5MPa
Presión de prueba	4.5MPa
	6.75MPa
Temperatura diseñada	-196~200°C
Tipo de tubería	H
Conexión de soldadura máxima	7/8"
Conexión por roscas máxima	3/4"
Número máximo de placas	100

(1) Entre el intercambiador de calor producirá ocasiones de consecuencias series mezclando dos maneras medianas: ① Ocasiones corrosivas y tóxicas. Lado del tubo fluido y el lado de la carcasa no produce corrosivo o tóxico cuando no está en contacto con el fenómeno, pero el tubo, la carcasa de mezcla de fluidos de dos fases puede causar corrosión severa o envenenamiento. ② Áreas peligrosas. Cuando el tubo, la carcasa de los dos fluidos son mezclados (contacto), causará fuego y explosión. ③ El equipo causando ocasiones sucias. Cuando el tubo, la carcasa de los dos fluidos son mezclados, como de la formación de una sustancia resinosa o polímero. ④ Reacción química adverse de la ocasión. En el tubo, la carcasa de los dos fluidos luego del contacto, así la reacción química es limitada o sin respuesta o reacciones adversas, contaminación del producto, la calidad del producto.
(2) Tubo, una gran diferencia entre las ocasiones de carcasa media. Añadir la lámina de diseño en la cavidad entre los tubos internos y externos a un medio para reducir la carcasa del tubo entre la presión media, el cual es el propósito principal del uso del tipo de estructura de lámina de tubo doble.
