Intercambiador de Calor Industrial

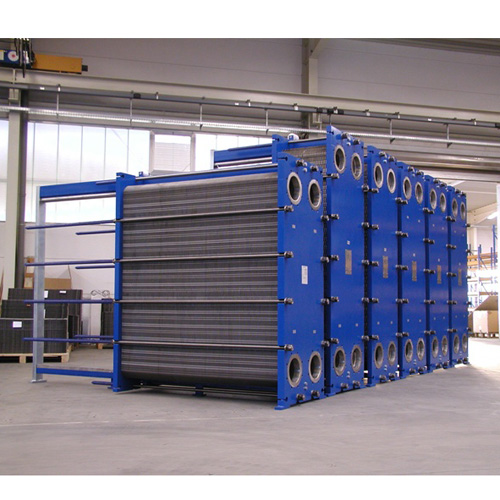

Producción de intercambiadores de calor de placas de agua a aire

Diseño del intercambiador de calor de placas Molde Tamaño de la Pinza Anchura Máxima Altura Máxima Longitud Máxima Tamaño de Interfaz Números máx. de fichas Flujo máx. BB30H N(2.4+X) 180 490 680 32 90 13 BB60B N(2.0+X) 320 930 1200 60 250 36 BB60H N(3.0+X) 320 930 1200 60 203 36 BB65T N(4.0+X) 410 700 1400 65 130 72 BB100B N(3.95+X) 470 1069 1600 100 278 140 BB100H N(3.95+X) 470 1069 1600 100 180 140 BB150B N(2.5+X) 610 1815 3000 150...

Estamos aquí para ayudarle Una manera fácil de obtener las respuestas que necesita.
Contactar con empresa

TEL:0086-21-35324169
FAX:0086-21-35324166
Email:sales@shenglintec.com

Características
Datos Técnicos
Aplicación

Diseño del intercambiador de calor de placas

Molde	Tamaño de la Pinza	Anchura Máxima	Altura Máxima	Longitud Máxima	Tamaño de Interfaz	Números máx. de fichas	Flujo máx.
BB30H	N(2.4+X)	180	490	680	32	90	13
BB60B	N(2.0+X)	320	930	1200	60	250	36
BB60H	N(3.0+X)	320	930	1200	60	203	36
BB65T	N(4.0+X)	410	700	1400	65	130	72
BB100B	N(3.95+X)	470	1069	1600	100	278	140
BB100H	N(3.95+X)	470	1069	1600	100	180	140
BB150B	N(2.5+X)	610	1815	3000	150	600	360
BB150T	N(3.95+X)	610	1815	3000	150	450	360
BB200T	N(2.5+X)	800	1435	2700	295	285	520
BB200H	N(4.0+X)	780	2150	3000	200	420	600
BB250B	N(2.5+X)	920	2900	3300	250	500	900
BB300B	N(3.5+X)	1100	2415	3360	300	300	997

Sobre la placa

Nuestra capacidad de producción cubre más de 300 especificaciones y dimensiones, las funciones de la placa se equivalen a las de las marcas famosas tales como alfa laval y los fabricantes famosos de intercambiador de placa tales como sondex.

El diámetro de la boca de placa es desde 29mm a 328mm, la anchura de la placa es desde 125mm a 995mm, la altura de la placa es desde 429mm a 2245mm, el espesor de la placa es desde 0.5 a 1.0mm.

Material de la placa	Fluido aplicable
Acero inoxidable(SU304.316 ect)	Agua limpia, agua del río, aceite comestible, aceite mineral
Acero inoxidable & Ti, Ti-Pd	Agua del mar, agua salada, compuesto de sa
20Cr, 18Ni,SMO	Ácido sulfúrico diluido, solución salida, solución inorgánica
Níquel	Soda cáustica de alta temperatura y alta concentración
Aleación de Hastelloy	Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico

Calce：

Tipo de caucho	Viton	EPDM	NBR
Resistencia a la tracción MPa	≥13	≥16	≥17
Elongación %	≥120	≥170	≥200
Dureza de Shore A	80±5	80±5	75±3
Resistencia a desgarro KN/M	≤30	≤30	≤30
Deformación por compresión	24h×23≤2.5	24h×23≤5	24h×23≤2.5
	24h×180≤15	24h×150≤15	24h×125≤15
Resistencia a ozono	Excelente	Excelente	Bueno

Material de junta	Temperatura adaptable	Fluido adaptable
NBR	-15~+135	Agua del mar, aceite mineral, salmuera
EPDM	-25~+180	Agua caliente, vapor, ácido, álcali
F26	-55~+230	Ácido, álcali fuerte, fluido
FTP	0~+160	Ácido concentrado, álcali, aceite de alta temperatura, vapor

(1) Entre el intercambiador de calor producirá ocasiones de consecuencias series mezclando dos maneras medianas: ① Ocasiones corrosivas y tóxicas. Lado del tubo fluido y el lado de la carcasa no produce corrosivo o tóxico cuando no está en contacto con el fenómeno, pero el tubo, la carcasa de mezcla de fluidos de dos fases puede causar corrosión severa o envenenamiento. ② Áreas peligrosas. Cuando el tubo, la carcasa de los dos fluidos son mezclados (contacto), causará fuego y explosión. ③ El equipo causando ocasiones sucias. Cuando el tubo, la carcasa de los dos fluidos son mezclados, como de la formación de una sustancia resinosa o polímero. ④ Reacción química adverse de la ocasión. En el tubo, la carcasa de los dos fluidos luego del contacto, así la reacción química es limitada o sin respuesta o reacciones adversas, contaminación del producto, la calidad del producto.
(2) Tubo, una gran diferencia entre las ocasiones de carcasa media. Añadir la lámina de diseño en la cavidad entre los tubos internos y externos a un medio para reducir la carcasa del tubo entre la presión media, el cual es el propósito principal del uso del tipo de estructura de lámina de tubo doble.
