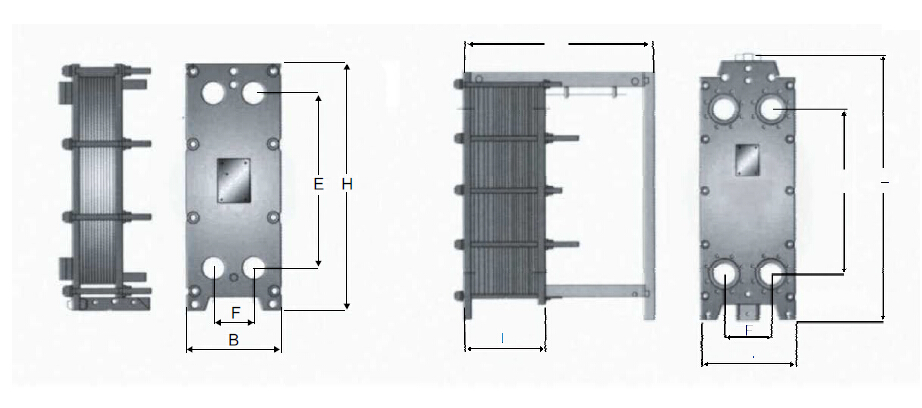

modelo	Tamaño de interfaz (mm)	Flujo Máximo (m³/H)	H (mm)	B (mm)	E (mm)	F (mm)	Peso (kg)
FHU523-MQ	32	14	530	185	357	60	96
FHU550A-MQ	50	43	630	300	395	124	130
FHU550-MQ	50	43	920	320	640	140	250
FHU550-MZ	50	43	920	320	640	140	250
FHU550-BQ	50	43	920	320	640	140	250
FHU565S-BZ	50	43	920	320	640	140	250
FHU565S-MQ	65	72	680	400	380	202	500
FHU565S-MZ	65	72	680	400	380	202	500
FHU600-MQ	100	170	1045	454	719	225	1500
FHU600-MZ	100	170	1069	470	719	225	1500
FHU600-BQ	100	170	1045	454	719	225	1500
FHU650-BZ	100	170	1069	470	719	225	1500
FHU650-MQ	150	380	1815	610	1286	290	4000
FHU650-MZ	150	380	1815	610	1286	290	4000
FHU650-BQ	150	380	1815	610	1286	290	3000
FHU650-BZ	150	380	1815	610	1286	290	3000
FHU650S-MQ	150	380	1200	610	690	290	2200
FHU650S-MZ	150	380	1200	610	690	290	2200
FHU700-MQ	200	680	2200	780	1478	338	5500
FHU700-MZ	200	680	2200	780	1478	338	5500
FHU700-BQ	200	680	2200	780	1478	338	4000
FHU700-BZ	200	680	2200	780	1478	338	4000
FHU700S-MQ	200	680	1450	760	728	338	4000
FHU700S-MZ	200	680	1450	760	728	338	4000
FHU750-BQ	250	883	2680	910	1939	440	8500
FHU750-BZ	250	883	2680	910	1939	440	8500
FHU800-MQ	300	1530	2730	1150	1842	596	12000
FHU80-MZ	300	1530	2730	1150	1842	596	12000
FHU850-MQ	350	1730	2730	1150	1842	596	12000
FHU850-MZ	350	1730	2730	1150	1842	596	12000

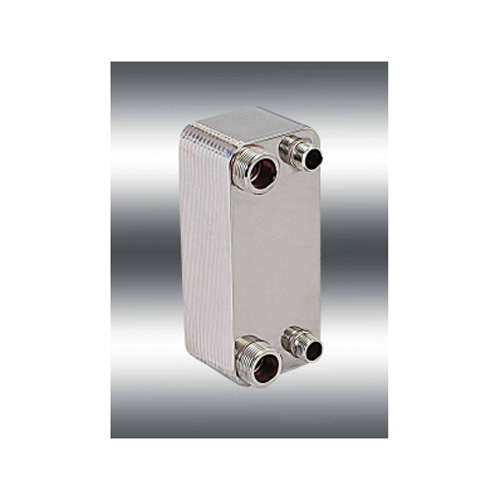

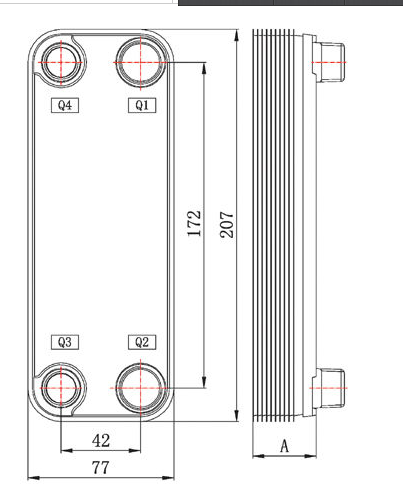

Modelo	Número de placas	A(mm)	Peso(Kg)	Capacidad de corredor de fluido (L) Lado Q1Q2 / Lado Q3Q4	Área de intercambio de calor (m2)
B3-014	n	7+2.3n	0.4+0.05n	0.02×n/2 0.02×(n-2)/2	(n-2)×0.014



Parámetros técnicos
Presión diseñada	3.0MPa
	4.5MPa
Presión de prueba	4.5MPa
	6.75MPa
Temperatura diseñada	-196~200°C
Tipo de tubería	H
Conexión de soldadura máxima	7/8"
Conexión por roscas máxima	3/4"
Número máximo de placas	100

(1) Entre el intercambiador de calor producirá ocasiones de consecuencias series mezclando dos maneras medianas: ① Ocasiones corrosivas y tóxicas. Lado del tubo fluido y el lado de la carcasa no produce corrosivo o tóxico cuando no está en contacto con el fenómeno, pero el tubo, la carcasa de mezcla de fluidos de dos fases puede causar corrosión severa o envenenamiento. ② Áreas peligrosas. Cuando el tubo, la carcasa de los dos fluidos son mezclados (contacto), causará fuego y explosión. ③ El equipo causando ocasiones sucias. Cuando el tubo, la carcasa de los dos fluidos son mezclados, como de la formación de una sustancia resinosa o polímero. ④ Reacción química adverse de la ocasión. En el tubo, la carcasa de los dos fluidos luego del contacto, así la reacción química es limitada o sin respuesta o reacciones adversas, contaminación del producto, la calidad del producto.
(2) Tubo, una gran diferencia entre las ocasiones de carcasa media. Añadir la lámina de diseño en la cavidad entre los tubos internos y externos a un medio para reducir la carcasa del tubo entre la presión media, el cual es el propósito principal del uso del tipo de estructura de lámina de tubo doble.
